Descrizione
TIPOLOGIA DEL MACCHINARIO:

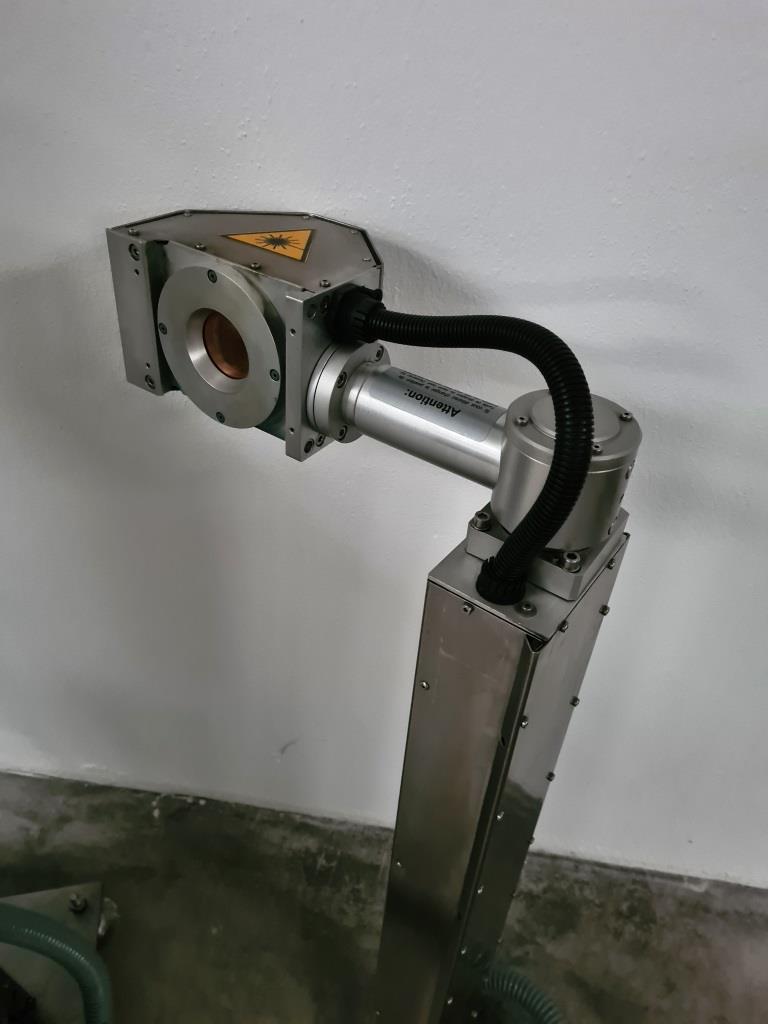

Il sistema laser ALLPRINT è composto dall’unità dell’alimentazione e dall’unità di marcatura.
L’unità dell’alimentazione viene comandato attraverso il quadro di comando, in alternativa
il comando viene effettuato attraverso lo Smart Navigator o il software Smart Job sul PC. Sull’unità di marcatura è montata una testina scrivente.
SETTORE DI IMPIEGO:
Farmaceutico, chimico, cosmetico, alimentare, dietetico, manufatturiero, dispositivi medici.
PECULIARITA’:
Il laser CO2 a funzionamento continuo o ad impulsi produce un raggio laser infrarosso, invisibile,
con un diametro limitato del raggio.
Per fare sì che il raggio laser possa essere meglio focalizzato, esso viene dapprima allargato
con l’aiuto di un telescopio.
Il raggio laser allargato giunge nella testina scrivente dove colpisce due specchi mobili.
Questi lo rinviano in modo che esso percorre i tratti delle linee del modello selezionato. I tratti delle linee sono suddivisi in singoli vettori (coordinate X e Y). Grazie a questo allineamento dei vettori, sulla superficie del prodotto nasce la marcatura. Il raggio laser si muove »scrivendo« sulla superficie del prodotto.
L’Advanced Controller Card (ACC) nell’unità dell’alimentazione effettua il calcolo dei vettori e il comando del laser.
Prima che il raggio laser rinviato colpisca la superficie del prodotto, esso viene focalizzato dalla lente teta-F. La marcatura avviene generalmente nel punto focale del raggio laser.
Costruttore: Alltec
Modello: Allprint Smart 25
Unità: 3 (anno 2000-1999-1999)
SPECIFICHE TECNICHE:
Dimensioni (LxPxH): mm 550x40xx1550
Peso: Kg 65 ca
Alimentazione: 230 V 5A 50/60 Hz
