Descrizione
TIPOLOGIA DEL MACCHINARIO:
L’Impianto di lavaggio è una struttura a parallelepipedo a sviluppo orizzontale, che contiene il serbatoio per l’acqua di lavaggio, i dispositivi idraulici, pneumatici, elettrici ed il terminale touch screen per la gestione delle operazioni. La struttura della macchina è realizzata interamente in acciaio AISI 304. I carter laterali sono apribili su 3 lati per facilitare le operazioni di manutenzione e pulizia. Il quarto lato della struttura è occupato dal quadro elettrico. La struttura è internamente insonorizzata con pannelli fono-assorbenti per contenere le emissioni rumorose durante le fasi operative.
SETTORE DI IMPIEGO:
Farmaceutico, chimico, cosmetico, alimentare, dietetico, dispositivi medici, manifatturiero.
PECULIARITA’:

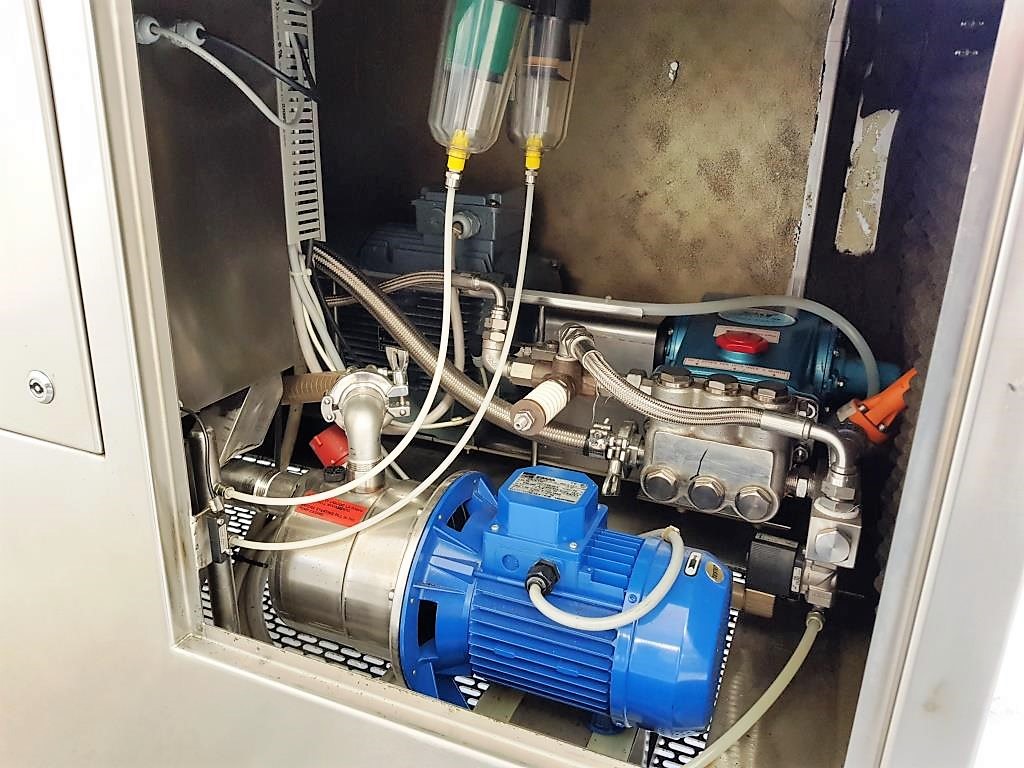

Sulla parte posteriore dell’impianto di lavaggio sono poste le bocche ad innesto rapido per: linea per acqua calda, linea per acqua fredda, linea per acqua demineralizzata, aspirazione acqua drenaggio, scarico acqua drenaggio, lance di lavaggio. Il Gruppo Dispositivo di Lavaggio è composto da:
– pompa di lavaggio a pistoni con testata in acciaio inox, portata 38 l/min, pressione 70 bar, motore c.a. 5,5 KW 3×380 Vac 50 Hz
– valvole elettro pneumatiche per la selezione dell’alimentazione della pompa di lavaggio dalle linee esterne
– valvola di regolazione inox con ritorno automatico della pompa a 0 bar alla chiusura, max 250 bar, 40 l/min
– pompa dosaggio detergente a membrana, portata 0 : 76 l/h, controllo portata da PLC, alimentazione 220Vac, completa di valvole di non-ritorno in aspirazione ed in uscita
– serbatoio per liquido detergente in polietilene alta densità, capacità 5 l
– elettrovalvola inox di selezione lancia di lavaggio, 2 vie 2 posizioni
– lance di lavaggio con testina rotante idrocinetica a movimento giroscopico, in AISI 304.
Il gruppo del dispositivo di drenaggio è Composto da pompa di drenaggio autoadescante, portata massima in aspirazione 4,2 m3/h, motore c.a. 0,6 KW 380Vac 50Hz trifase.
Modello: CL-B MASTER
Anno: 2001
SPECIFICHE TECNICHE
Dimensioni D’ingombro (LxH) mm 1800 x 770
