Descrizione
TIPOLOGIA DEL MACCHINARIO:

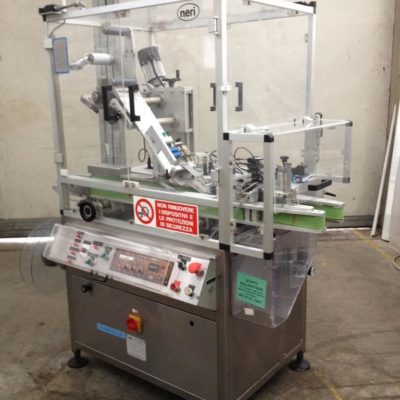

La macchina è un sistema di etichettatura automatico per l’applicazione di etichette autoadesive su astucci farmaceutici di forma quadrangolare.
SETTORE DI IMPIEGO:
Farmaceutico, chimico, cosmetico, alimentare, dietetico, dispositivi medici, manifatturiero.
PECULIARITA’:
Il funzionamento della macchina è controllato tramite un apposito pannello comandi di riferimento rapido, munito di display per la visualizzazione dei vari stati del macchinario e le diverse opzioni dei comandi. Durante la fase di produzione, sul display appaiono le indicazioni dei prodotti lavorati correttamente (buoni) e di quelli scartati (scarti). Il processo di lavorazione inizia con il carico dei prodotti da linea sul nastro di entrata. Questi scorrono lungo la macchina per essere etichettati e/o stampati automaticamente. L’ etichettatrice è azionata da fotocellula di start per sincronizzare i meccanismi del ciclo secondo la tipologia del prodotto e la velocità di produzione. Sulla macchina è presente il gruppo scarto automatico con il quale il prodotto non corrispondente ai requisiti richiesti di lavorazione viene deviato dalla linea in un apposito contenitore. Il prodotto finito prosegue sulla linea successiva per completare il ciclo di lavorazione. I dati di produzione del sistema in funzione (quantità totale e parziale, numero di scarto, ecc.) vengono visualizzati sul pannello comandi. La macchina può mantenere in memoria 10 programmi di lavorazione, modificabili in caso di necessità. Per l’impostazione della lunghezza dell’astuccio i valori sono compresi tra 1 e 9999 ed espressi in step encoder. I componenti elettrici/elettronici sono montati all’interno del “modulo di trasporto” e protetti con pannelli in acciaio chiusi fissati solidamente con viti. I meccanismi in movimento montati sulla macchina sono racchiusi entro la protezione perimetrale composta da profilati in alluminio e pannelli in plexiglass trasparente. Sul fronte e retro della macchina sono ricavate delle porte munite di microinterruttori di sicurezza che inibiscono il funzionamento in modo automatico nel caso di “porte aperte”. L’alimentazione elettrica è sezionata con un interruttore generale di sicurezza lucchettabile in posizione “0” per evitare inserimenti accidentali. L’impianto pneumatico a bordo macchina è controllato dalla centralina completa di pressostato, per arrestare il funzionamento nel caso la pressione scenda sotto la soglia minima di 4 bar, e di rubinetto a sfera per la chiusura della linea di alimentazione.
Anno di costruzione: 2013
SPECIFICHE TECNICHE
Lunghezza mm 1350
Larghezza mm 1056
Altezza mm 1900
Altezza piano di lavoro mm 900 ± 25
Peso Kg 420
Voltaggio Volt 230
Corrente A 2.00
Frequenza Hz 50 + 60
Pressione bar 4 ~ 6
CARATTERISTICHE TECNICHE DI PRODUZIONE
Dimensione prodotto min. (lungh x largh x alt) 32 x 85 x 15
Dimensione prodotto max. (lungh x largh x alt) 150 x 220 x 65
Velocità di distribuzione max. m / min 40
Diametro bobina max. mm 280
