Descrizione
DESCRIZIONE:
Le camere passanti proteggono gli ambienti critici consentendo al tempo stesso il trasferimento di materiali da o verso stanze adiacenti. Le installazioni tipiche sono nelle pareti di camere bianche e laboratori. In queste applicazioni, i materiali devono essere trasferiti con una perdita minima di pressione ambientale; e senza la necessità di spostamento del personale tra le stanze. Le camere standard sono dotate di un interblocco che consente l’apertura di una sola porta alla volta e garantisce un funzionamento pulito.
SETTORI DI UTILIZZO:
Farmaceutico, chimico, cosmetico, alimentare, dietetico, dispositivi medici, manifatturiero.
CARATTERISTICHE PRINCIPALI:

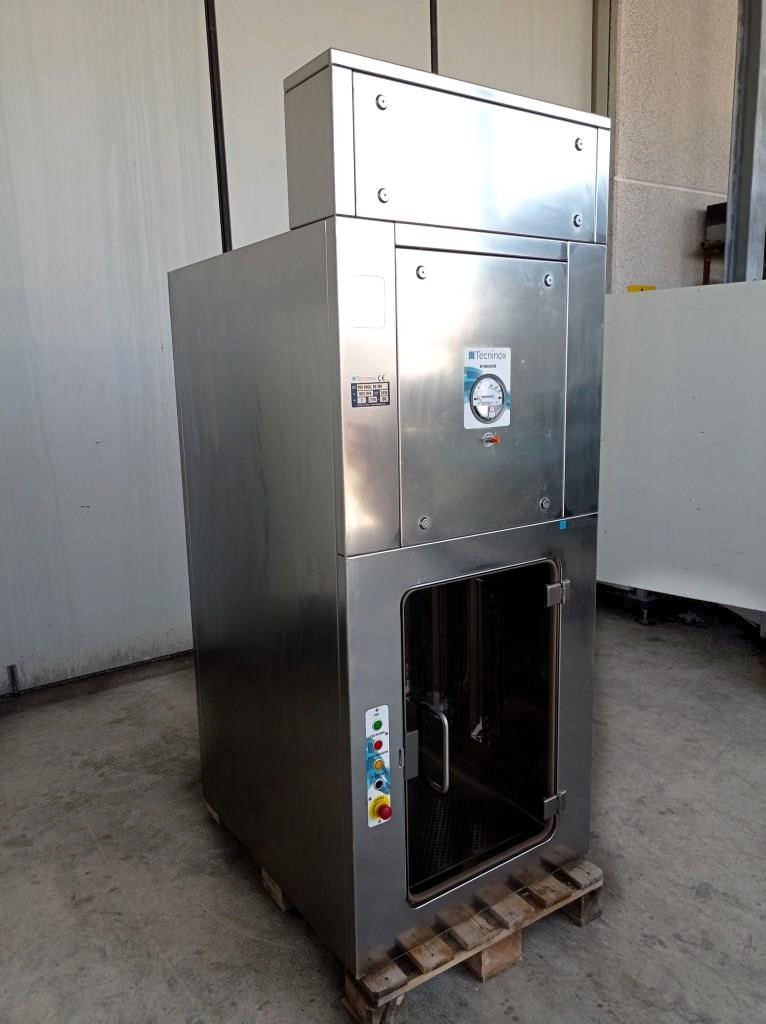

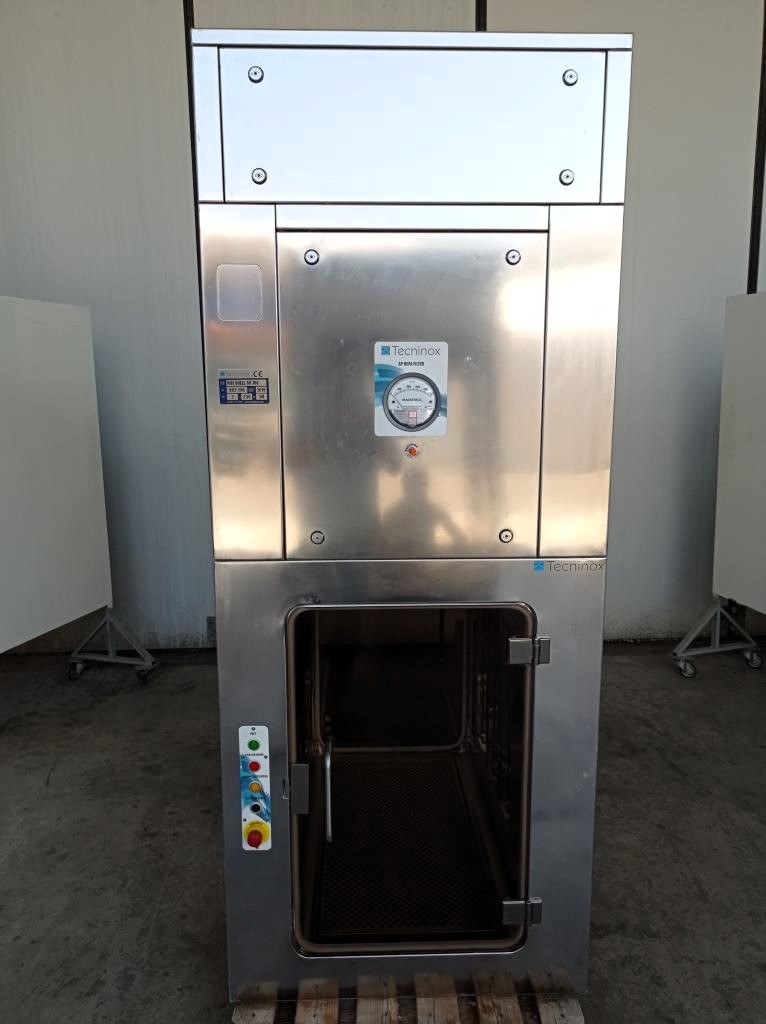

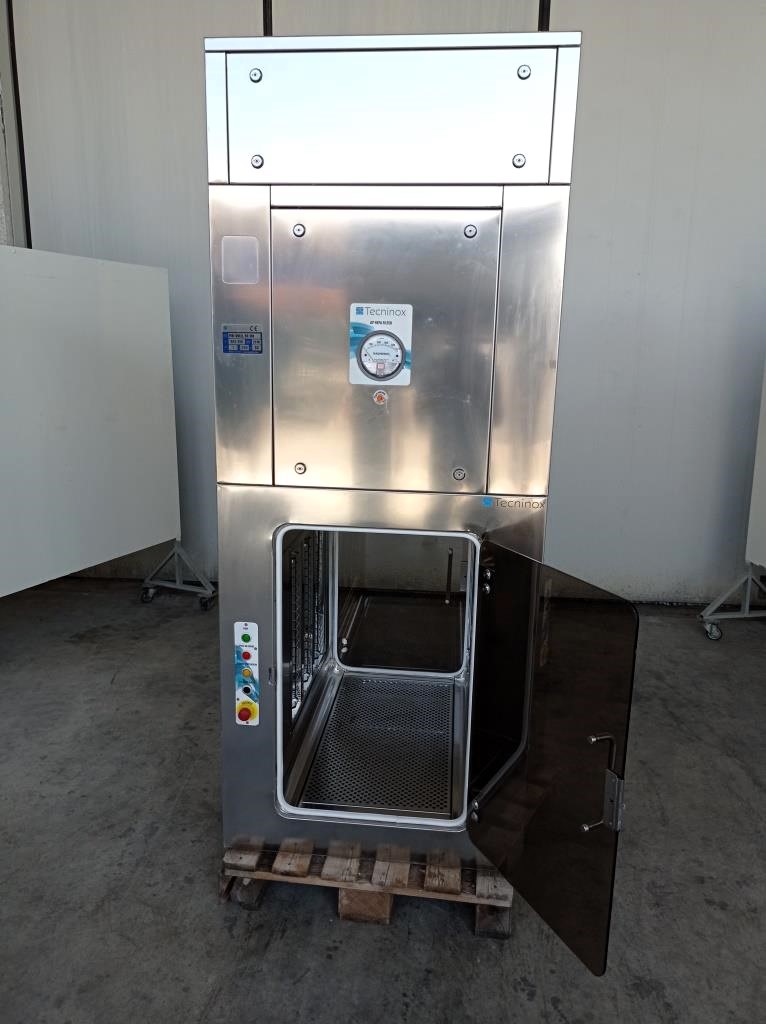

Tutta la costruzione in acciaio inossidabile. I cicli di lavaggio e il relativo blocco porta sono gestiti da un PLC Siemens. La spia verde, accesa quando la macchina è in stand-by, indica che la porta associata è libera e l’apertura è possibile. Premendo il pulsante nero, la porta si apre lateralmente e l’operatore può caricare i prodotti all’interno del Pass Box. Se il carico viene inserito dal “lato sporco”, non appena la porta si chiude, inizia un ciclo di lavaggio (flusso laminare e sterilizzazione UV). Se il carico viene inserito dal “lato pulito”, l’apertura della porta sul lato «sporco» può avvenire quando la porta sul “lato sporco” è chiusa. Durante il ciclo di lavaggio, la luce rossa rimane su entrambi i lati per indicare che nessuna delle due porte può essere sbloccata. Durante il ciclo di lavaggio il ventilatore centrifugo è acceso e il flusso d’aria proveniente dal filtro è laminare. La velocità del ventilatore centrifugo è regolabile tramite il regolatore posto nel vano tecnico, accessibile dal pannello lato «sporco». La durata di ogni ciclo è impostata in fabbrica su 5 minuti, ma può essere modificata in base alle esigenze dell’utente.
Anno: 2016
DATI TECNICI:
Dimensioni esterne (LxPxH): 840x1000x2080 mm
Dimensioni area di lavoro (LxLxH): 500x1000x800 mm
Materiali e finiture: AISI 304 Poli
Peso: 100 chilogrammi
Classificazione camera bianca: < ISO 5
Energia elettrica
Classe elettrica: Classe 1
Tensione: 230 V – 50 Hz
Grado di protezione: IP44
Sistema di filtraggio dell’aria in ingresso
Dimensioni filtro: N. 1 Filtro HEPA H14 305 x 457 x 68 mm
Classificazione CEN EN 1822: H14
Fissaggio: meccanico
Sostituzione filtro: laterale

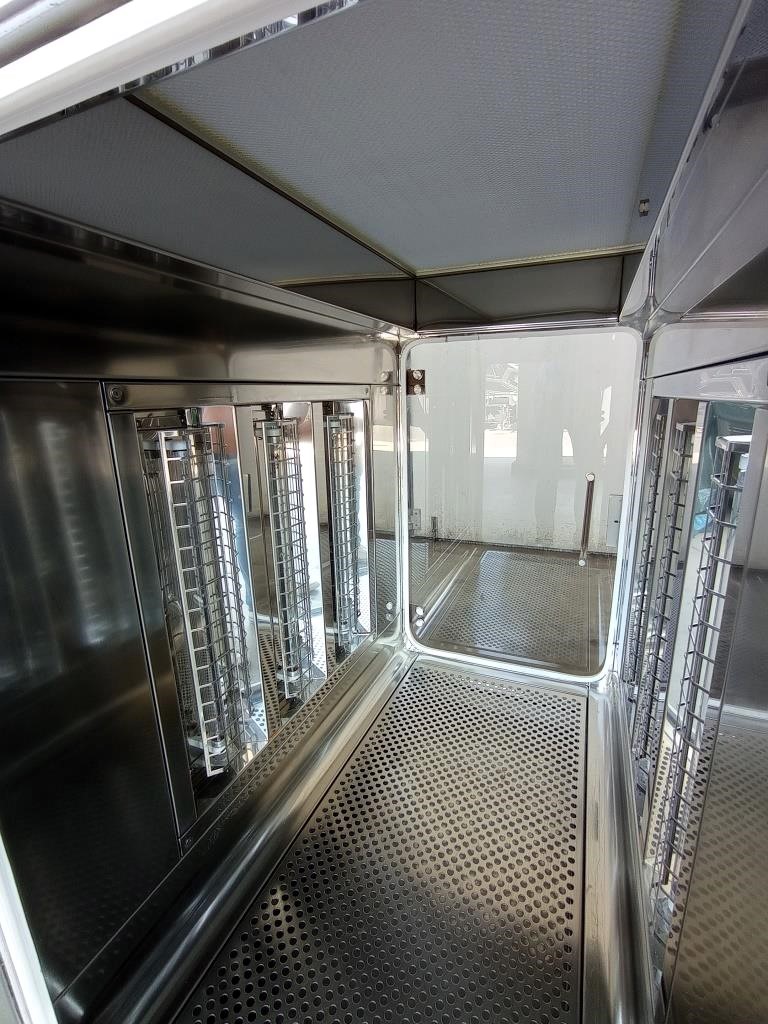

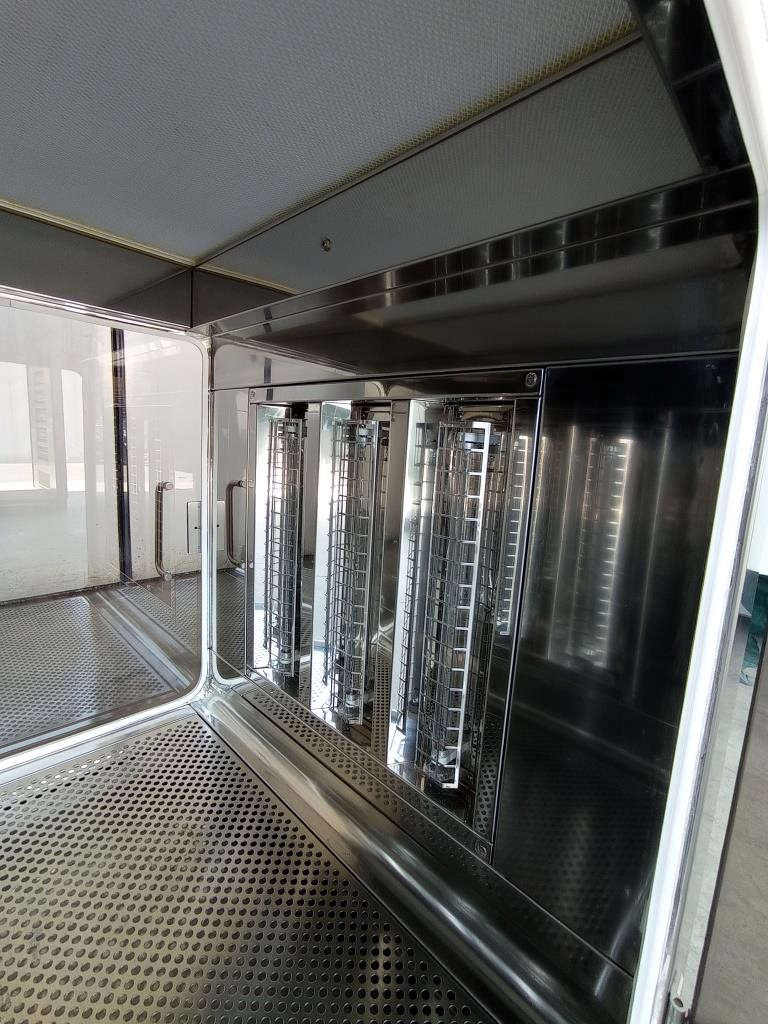

Lampade UV
no. e posizionamento: N. 1+1 laterale

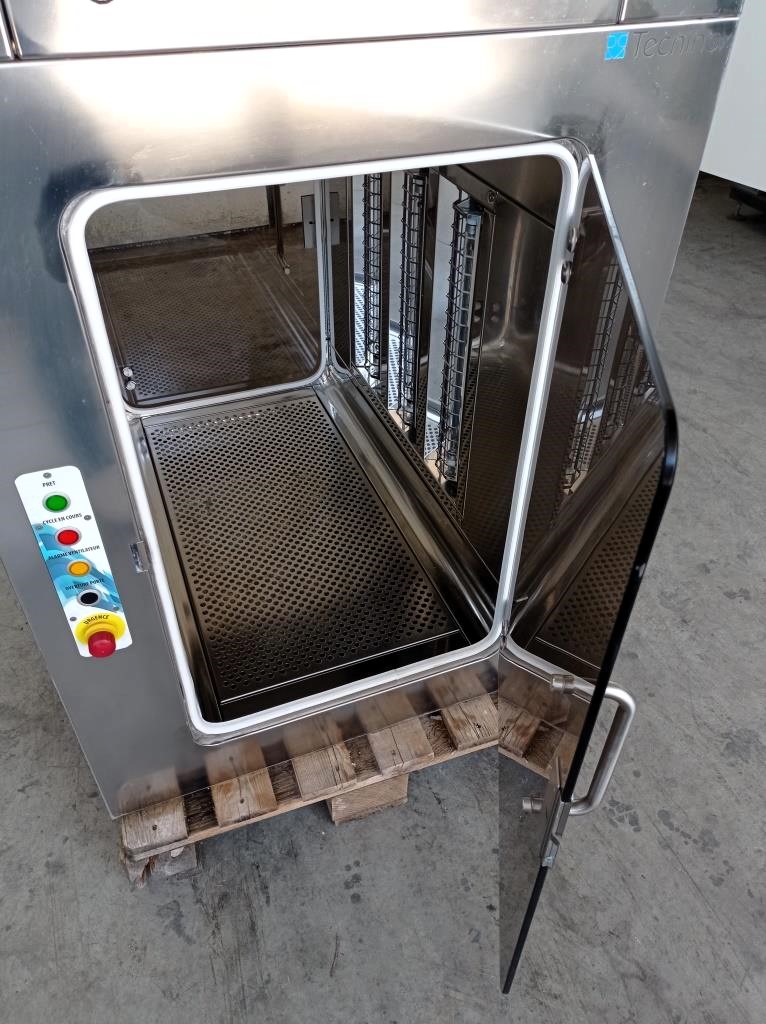

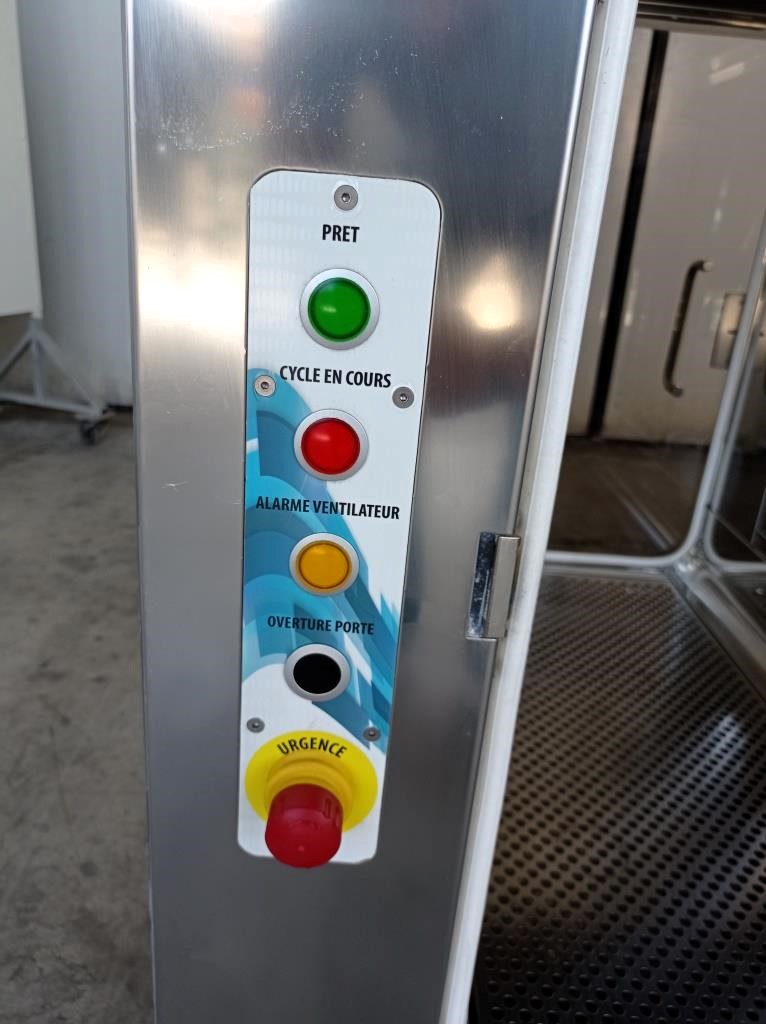

Pannello di controllo
• N. 1 pulsante rosso di emergenza
• N. 1 luce verde per chiusura porta
• N. 1 luce verde per sblocco porta
• N. 1 pulsante START nero
