Descrizione
TIPOLOGIA DEL MACCHINARIO:

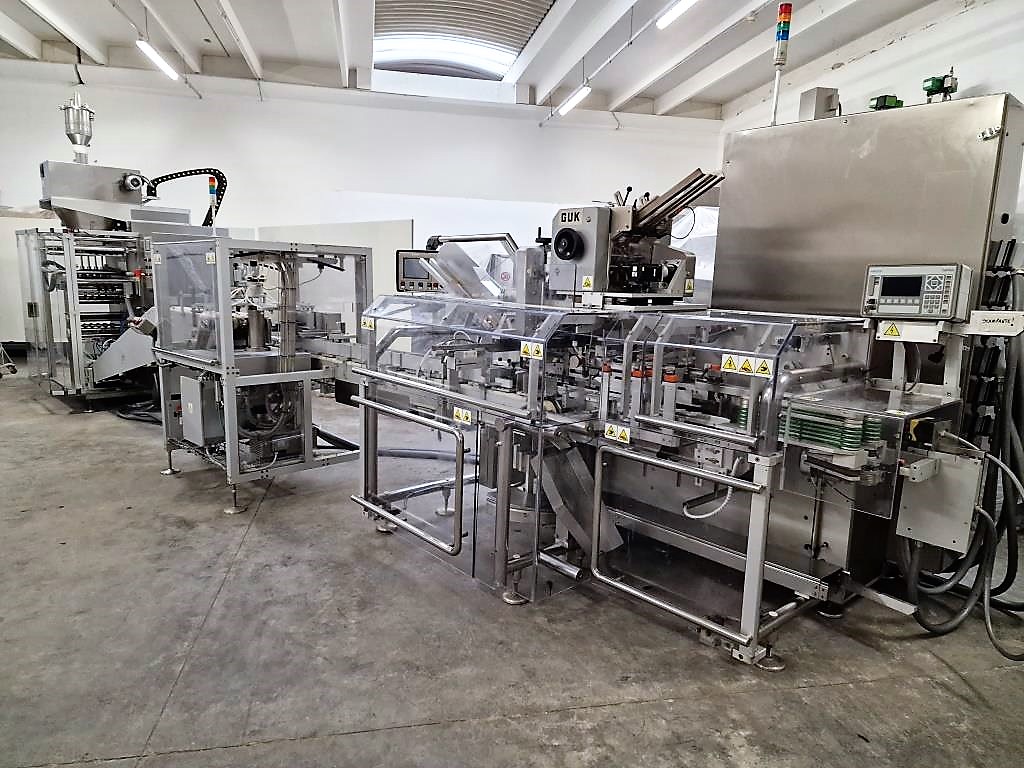

Linea di riempimento polveri e confezionamento in buste. La linea è composta da imbustinatrice e astucciatrice. Formatrice riempitrice di bustine di elevate produzioni particolarmente studiata per linee di confezionamento completamente automatizzate per formatura e riempimento multipla. Processi veloci, interfacce sicure, efficienza del sistema garantita, alta qualità del sacchetto e precisione del peso.
SETTORE DI IMPIEGO:
Farmaceutico, chimico, cosmetico, alimentare, dietetico, dispositivi medici, manifatturiero.
PECULIARITA’:
Imbustinatrice

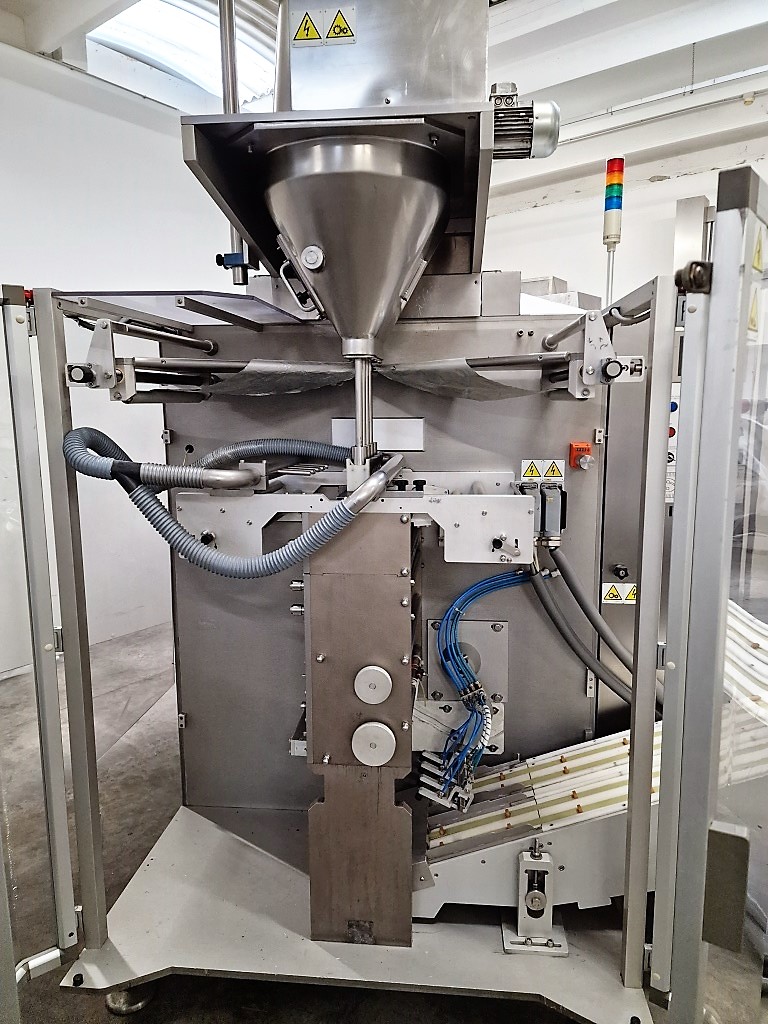

La ASC è una macchina imbustatrice verticale automatica a movimenti continui ed intermittenti per confezionare buste sigillate su 4 lati. Il film di confezionamento viene srotolato e separato in due metà per poi essere trascinato con continuità dai rulli di sigillatura verticale che chiudono i due lati delle buste. Ogni tubo di alimentazione si introduce fra le due sigillature verticali per formare la busta e permetterne il riempimento. La confezionatrice è equipaggiata con un dosatore che ad ogni ciclo invia a ciascuna busta la quantità di prodotto desiderata. Subito a valle dei rulli di sigillatura verticale sono poste le ganasce di sigillatura orizzontale, che provvedono a sigillare il lato inferiore e superiore delle buste. Dei coltelli rotanti suddividono il film di confezionamento in un numero di strisce longitudinali pari al numero di linee della macchina. Le buste formate e riempite scendono fino al taglio orizzontale che le separa tagliandole alla lunghezza impostata. Il tipo di film utilizzabili sono i materiali accoppiati termosaldabili e compatibili. Dosatore a coclea, multilinea.
Astucciatrice

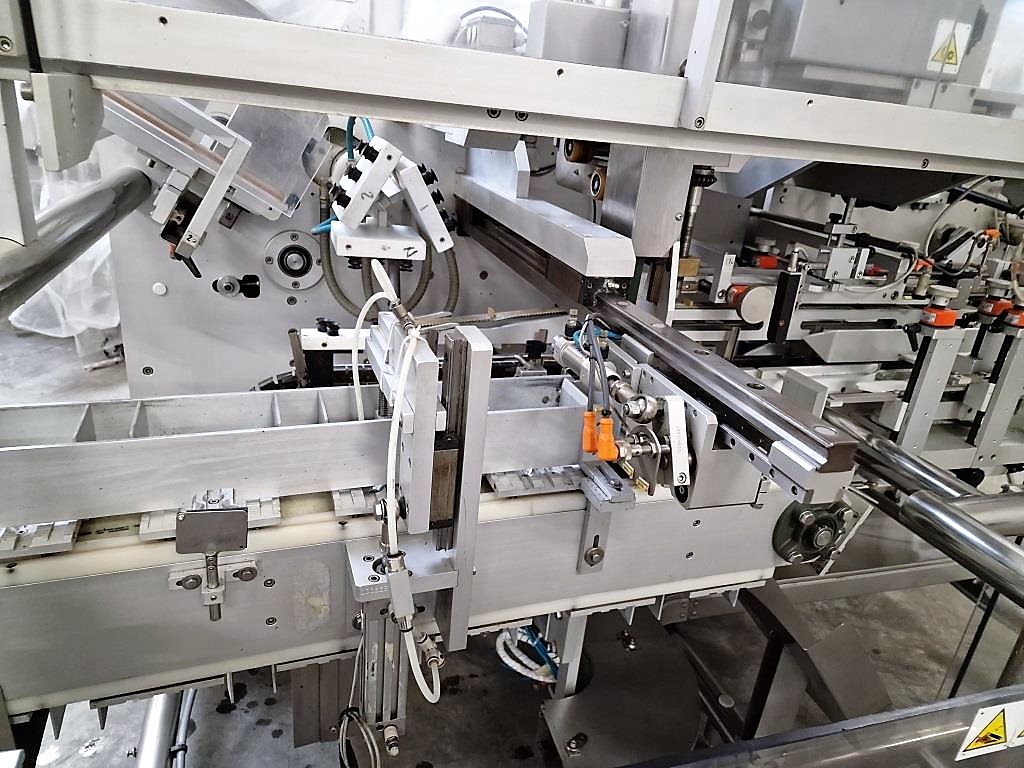

L’astucciatrice orizzontale B120 è una macchina a movimenti alternati con struttura a balcone per una manutenzione semplice e comoda. Tutti gli astucci possono essere lavorati: lembi pari e alternati, chiusura verso l’alto o verso il basso. L’apertura forzata dell’astuccio viene effettuata da un braccio su cui sono montate due serie di ventose opposte. L’astucciatrice è integrata in un sistema di trasferimento delle bustine provenienti dalla macchina confezionatrice, conteggio e impilamento delle stesse con pick and place e trasferimento all’astucciatrice con inserimento del foglietto d’istruzione. I due pick and place permettono un’operatività compresa tra 50 e 55 cicli di doppie buste su 2+2 vie, totale 200-220 buste singole/min. Tutto l’impianto è dimensionato e sincronizzato per ottenere max. 22-23 astucci da 5 bustine doppie, 10 buste singole/min. Equipaggiato con piegaprospetti GUK modello PA21/2-2.
Anno: 2006
SPECIFICHE TECNICHE – IMBUSTINATRICE
Dimensioni linea 8360 x 2600 x 2360
Peso linea 3600 kg
Dimensioni imbustinatrice 2100 x 1700 x 2360
Peso imbustinatrice 1500 kg
Numero di linee 4
Capacità tramoggia 28 LT
Corrente 20 A
Voltaggio 380 Volt
Frequenza 50 Hz
Potenza 13 KW
Tipo di prodotto Polveri o granuli di facile scorrimento
Larghezza bobina max. 484 mm
Larghezza buste 40-250 mm
Lunghezza buste 50-220 mm
SPECIFICHE TECNICHE – ASTUCCIATRICE
Dimensioni astucciatrice 4300 x 2100 x 2200
Peso astucciatrice 1600 kg
Lunghezza astucci 124 mm
Larghezza astucci 30-65 mm
Altezza astucci 95-105 mm
Potenza 9 KW
Voltaggio 380 Volt
Frequenza 50 HZ
Corrente 14 A
