Descrizione
TIPOLOGIA DEL MACCHINARIO:

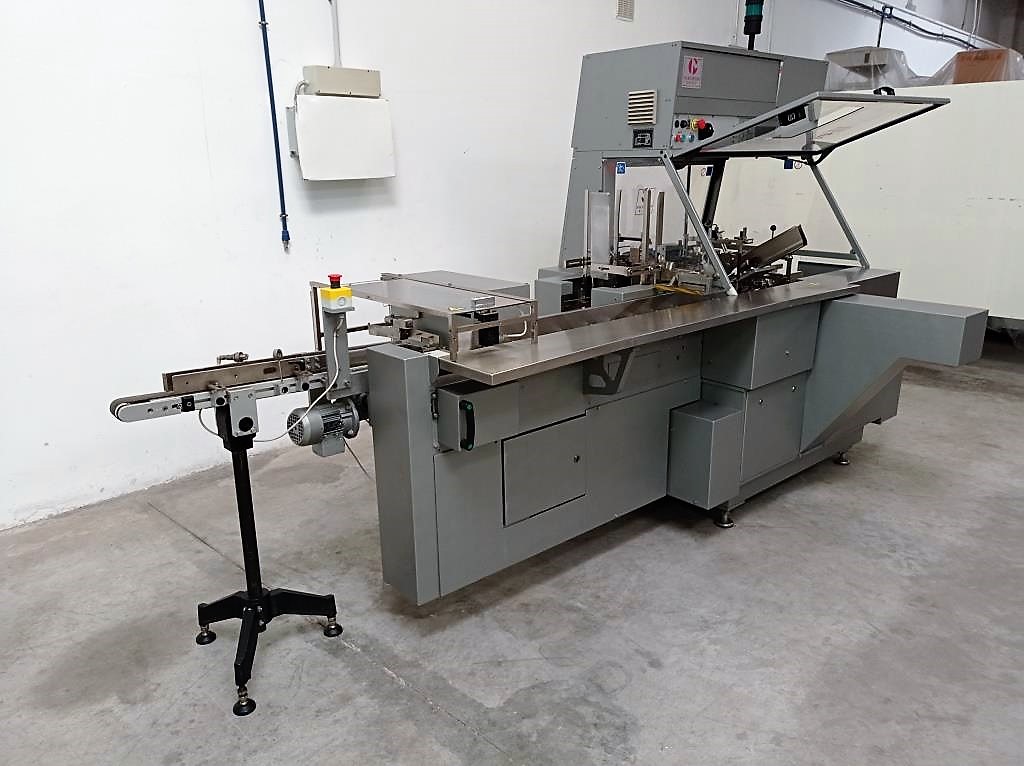

La macchina automatica Astucciatrice Mod. BA50 possiede vari gruppi operativi. È caratterizzata da: Alta capacità di produzione, cambio formato rapido e semplice, facilità di utilizzo.
SETTORE DI IMPIEGO:
Farmaceutico, chimico, cosmetico, alimentare, dietetico, dispositivi medici, manifatturiero-
PECULIARITA’
Ciclo di funzionamento: il prodotto da astucciare viene trasportato alla catena cassetti tramite un nastro trasportatore motorizzato. Un dispositivo meccanico ribaltatore provvede a porre il prodotto in posizione orizzontale. Un sensore rileva la presenza del prodotto nel cassetto e comanda la presa dell’astuccio dal relativo magazzino. Ad ogni prodotto trasportato dalla catena a cassetti deve corrispondere la presa di un astuccio dal magazzino. L’astuccio viene codificato, aperto tramite uno spadone e posto sul trasportatore a pettine, sul quale avanza sino a raggiungere un sensore che ne controlla la presenza. In caso di mancanza astuccio o astuccio malformato, la macchina si arresta per permettere la verifica e la correzione dell’anomalia. Uno spingitore introduce il prodotto contenuto nel cassetto della catena di trasporto all’interno del relativo astuccio. Contemporaneamente al prodotto, lo spingitore introduce all’interno dell’astuccio anche il prospetto prepiegato, prelevato tramite delle pinze dal relativo magazzino. La presa dal magazzino del prospetto prepiegato è controllata da una fibra ottica. In caso di mancata presa del prospetto, l’astuccio viene scartato. Completato l’inserimento di prodotto e prospetto prepiegato, l’astuccio prosegue fino all’uscita tramite il trasportatore a pettine. Durante il tragitto, il ciclo di confezionamento viene completato effettuando operazioni di nervatura delle alette e di chiusura definitiva dell’astuccio.
Anno di costruzione: 2000
SPECIFICHE TECNICHE
Misure mm 2750 x 1610 x 1750
Peso kg 960
Voltaggio Volt 380
Frequenza Hz 50
Potenza assorbito Kw 1,5
CARATTERISTICHE TECNICHE DI PRODUZIONE
Larghezza astuccio 40-140 mm
Altezza astuccio 20-80 mm
Lunghezza astuccio 70-190 mm
Fasi 3
Dimensione foglietto piegato
Min. 20 x 105
Max. 50 x 200
